13388581531概述
变频电源的主电路采用交一直一交电压型变频电路，主要由整流、滤波、逆变组成。整流部分采用单相桥式整流模块，实现AC/DC的转换；滤波环节采用滤波电容来稳定直流电压；逆变部分采用智能功率模块DIP-IPM,实 现DC/AC 的转换。变频电源的控制回路用来调节电源系统输出信号的频率和幅值，实现变压变频。为保证系统安全可靠，设置了过压欠压检测保护电路、光耦隔离驱动电路、辅助电源转换电路等。
功能特点
◎ 高频SPWM 硬件调整技术，反应速度快，输出稳定
◎大功率MOS/IGBT 驱动，运行可靠，过载能力强
◎适用于阻性、感性、整流性等各种负载
◎采用高亮LED 显示，可视角度大、清晰醒目
◎具有过热、过流、短路、输出过压、输出欠压、输出缺相等多种异常状况保护功能
◎电源异常保护，显示相应故障代码，方便用户查找故障原因
◎电源输出点频快捷键，电压快捷键，使用简单方便
变频电源智能化控制，可实现以下功能
◎具有参数记忆组功能，可以设置(电压、频率和时间)六组连续测试、循环测试或单步测试连续测试：多个组顺序测试不循环，每个组可设置相应运行时间单步测试：单个组运行测试，可设运行时间
◎可任意设定电源输出电压过压值和输出电流过流值，以适应不同负载
◎具有通讯接口，可实现电源远程控制，波特率可达9600接口方式：RS232、RS485 和 USB 接口通讯协议：电源普通协议和工业标准控制MODBUS协议
◎可实现电源输出电压上升速率设定，即x 时间上升x 伏
主要技术参数

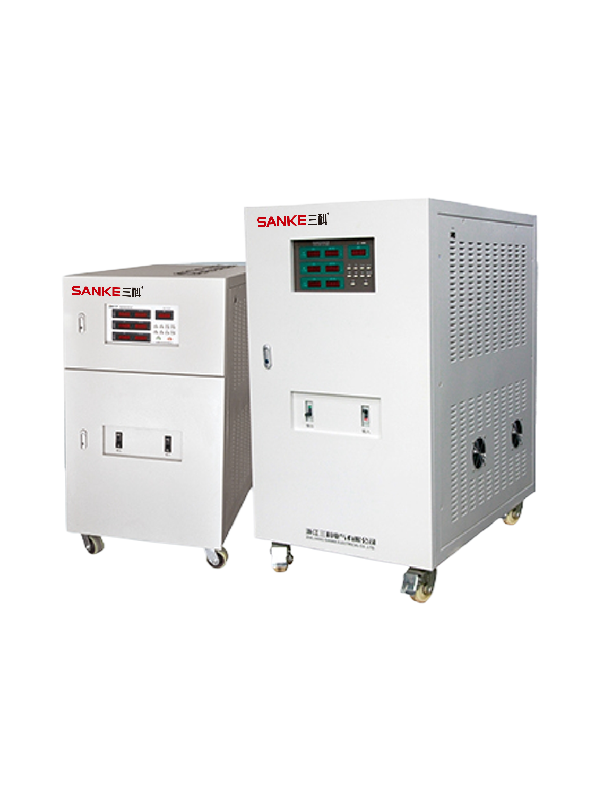

| 三相智能程控变频电源 | ||
| 输入电压 | 10KVA以下输入单相220V±10%,10KVA以上输入三相380V±10% | |
| 输入频率 | 50Hz/60Hz±5Hz | |
| 交流输出 | 相数 | 三相四线+地线 |
| 相电压 | 低档：1.0~15.0,：150.1~300.0V,110V220V快捷按键输出 | |
| 频率 | 定频：50Hz、60Hz调频：45~400Hz | |
| 波形 | 标准正弦波 | |
| 电压稳定度 | ≤1% | |
| 频率稳定度 | ≤0.01% | |
| 总谐波含量 | ≤2%(阻性负载)(THD) | |
| 三相电压不平衡 | 可接不平衡负载、可做单相使用 | |
| 显示装置 | 相电压 | 四位LED,分辨率0.1V |
| 频率 | 四位LED,分辨率0.1Hz | |
| 电流 | 四位LED,分辨率0.001A/0.01A/0.1A/1A | |
| 功率 | 四位LED,分辨率0.1W/1W/0.001KW/0.01KW/0.1KW | |
| 功率因数 | 三位LED,分辨率0.01 | |
| 效率 | ≥85% | |
| 保护功能 | 过载、过流、欠压、过压、短路等保护，保护装置动作后发出报警信号，显示故障代码 | |
| 过载能力 | 120%延时151s,150%延时5s,200%延时1s | |
| 外部通信接口(选配) | RS-232 | |
| 外壳防护等级 | IP20 | |
| 使用环境 | 温度： -10℃~40℃湿度：10%-90%(25℃,无凝露)、海拔高度≤2000m | |
其它参数
| 型号 | 容量 (KVA) | 输出电流 | 外形尺寸(WxHxD) (mm) | 重量(KG) | |
| 低挡(A) | 高挡(A) | ||||
| SK13003 | 3 | 9 | 4.5 | 420x520x580 | 60 |
| SK13006 | 6 | 18 | 9 | 500x900x680 | 120 |
| SK13010 | 10 | 30 | 15 | 500x900x680 | 150 |
| SK13015 | 15 | 46 | 23 | 500x900x680 | 200 |
| SK13020 | 20 | 60 | 30 | 590x1100x800 | 260 |
| SK13030 | 30 | 90 | 45 | 590x1100x800 | 300 |
| SK13045 | 45 | 136 | 68 | 720x1220x1080 | 340 |
| SK13060 | 60 | 180 | 90 | 720x1220x1080 | 400 |
| SK13075 | 75 | 226 | 113 | 750x1300x1382 | 500 |
| SK33090 | 90 | 272 | 136 | 750x1300x1382 | 600 |
| SK33120 | 120 | 364 | 182 | 1380x1450x870 | 700 |
| SK33150 | 150 | 454 | 227 | 1380x1450x870 | 900 |
| SK33180 | 180 | 546 | 273 | 2100x1650x1350 | 1100 |
| SK33200 | 200 | 606 | 303 | 2100x1650x1350 | 1300 |
| SK33300 | 300 | 909 | 455 | 2600x1800x1550 | 1750 |
| SK33450 | 450 | 1364 | 682 | 2600x1800x1550 | 2100 |
| SK33600 | 600 | 1818 | 909 | 2600x2200x1850 | 2600 |
| SK33750 | 750 | 2272 | 1136 | 2600x2200x1850 | 2900 |
