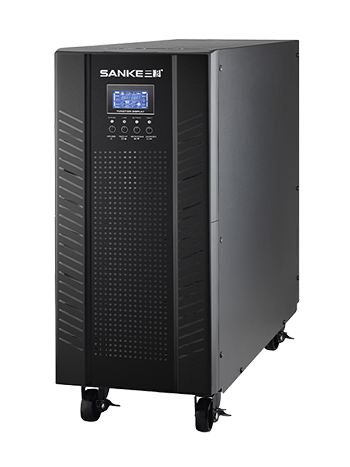

SKTT-80KVA/G33
SKTT-80KVA/G33
  • 编号:
  • 寿命:
  • 规格:
  • 特点:
  • 材质:
  • 应用范围:
立即咨询
13388581531

概述

本系列 UPS 是一款纯正弦波输出的双变换在线式不间断电源系统,为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备。当市电掉电后,UPS将电池能量逆变输出到负载,实现不间断输出。

◎ 纯正双转换技术

◎ DSP 技术保证高性能

◎ 输出功率因数 0.9

◎ 输入功率因数校正

◎ 50Hz/60Hz 变频器模式

◎ ECO 模式工作

◎ 支持双市电输入

◎(仅适用于 10K/15/20K型号) 紧急断电功能 (EPO)

◎ 发电机兼容

◎ SNMP+USB+RS-232 多种通信

◎ 三段式充电设计,优化电池性能

◎ 电池数量可调

◎ 提供维护旁路

◎ 可选至多并机4台运作

◎ 可选 N+X 并联冗余

◎ 可选隔离变压器

技术参数

型号规格SKTT-10KVA/G33SKTT-15KVA/G33SKTT-20KVA/G33SKTT-30KVA/G33SKTT-40KVA/G33SKTT-60KVA/G33SKTT-80KVA/G33
相位三相四线输入/三相四线输出
容量10kVA/0.9kW  15kVA/1.2kW20kVA/1.6kW30KVA/30KW40KVA/40KW60KVA/60KW80KVA/80KW
并联能力6
输入
额定电压3x380VAC(3相+N+PE)
电压范围190-520 VAC(3相)@50%负载;305-478 VAC(3相)
@负载
110-300 VAC负载50%;176-276 VAC 负载
频率范围46~54 Hz或56~64Hz40~70Hz
功率因数≥0.99@负载
谐波失真(THDi)满线性负载时<3%
输出
额定电压3x360*/380/400/415 VAC(3相+N)
电压范围(电池模式)士 1 %
频率范围(同步校正范围)46~54Hz 56~64Hz
频率范围(电池模式)50 Hz±0.1Hz60 Hz±0.1 Hz50/60 Hz±1%
电流波峰比3:1(更大值)
谐波失真≤3%THD(线性负载);≤5%THD(非线性负载)≤1%THD(线性负载);≤3%THD(非线性负载)
转换
时间
市电至电池
逆变至旁路
波形(电池模式)纯正弦波
过载能力100-110%60分钟;111-125%10分钟;126%-150%1分钟;>150%400ms
旁路
额定电压3x380/400/415 VAC(3PH+N)
电压范围-30%~+20%(可调)
频率范围(同步校正范围)46~54Hz或56~64Hz
过载能力>130%1分钟(默认值);持续工作直到断路器保护(可选)
效率
市电模式90.5%91.5%96%
ECO模式96%99%
电池模式87%88%96%
电池
电池类型
数量
根据实际应用搭配多个电池箱
1632~40(可选)默认32
更大充电电流4A1A~12A(可调)2A~32A(可调)
充电电压273 VDC±1%±13.65Vx电池数(电池数=16~20)
显示说明
LCD显示UPS状态、负载容量、电池容量、输入/输出电压、放电时间和故障指示
警告声音
电池模式每4秒响一声
电池电量低每1秒响一声
过载每秒发生两次
故障连续鸣响
物理性能
长效
尺寸:
深x宽x高(mm)
592x250x576592x250x826(大)
592x250x576(小
815x300x1000790x360x1010
净重(公斤)3840556774116
使用环境
温湿度相对湿度0-95%且温度0-40°C(不结露)0-40℃;0-95%相对湿度(不冷凝)
海拔满载时0~1500m
噪音少于60dBA@1米少于65dBA@1米
控制管理
智能RS-232/USB支持Windows*2000/2003/XP/Vista/2008,Windows*7/8,Linx和MAC
可选SNMP电源管理支持SNMP管理与网络管理

G33指高频三进三出

若内部电池数改为18-19颗,则会依照底下公式降额输出功率:P=Pan.N/20

现行产品规格若有变更不再另行通知

使用范围

UPS不间断电源的使用范围比较广泛,其适用于各种电子设备或场合。主要包括以下几个方面:

范围说明

计算机与服务器 UPS不间断电源是保护计算机和服务器不受电源不稳定性的干扰,避免数据丢失和硬件损坏的重要保障。

通讯设备 对于通讯设备来说,一旦停电会导致网络通断,从而影响其稳定性和可靠性,通过加装UPS不间断电源可以保证设备在紧急情况下继续工作。

医疗设备 UPS不间断电源在医院及其他医疗机构应用广泛,为医疗设备(如手术灯、血压仪、心电图机等)提供应急电源,保证在断电或不稳定电源的情况下,设备正常运转,从而保障患者的生命安全。

工业自动化设备 在工业生产过程中,电力供应不稳定会导致设备损坏和生产停滞,使用UPS不间断电源可以保证工业自动化设备的正常运转。

应用场景

UPS不间断电源的应用场景也非常广泛:

场景说明

家庭场景 在家庭中,可以安装UPS不间断电源保障电源不稳定时家庭电器的运作。比如,冰箱、电视、空调等的应急电源。

办公场景 在办公场所,UPS不间断电源可以为电脑、打印机、复印机等提供应急电源,防止因电源不稳定导致的数据丢失等问题。

仓储场景 在仓储场所,如超市、商场、仓库等,UPS不间断电源能够保证收银机、报警系统、安防监控等设备在断电或不稳定电源的情况下继续工作。

网络数据中心场景 在数据中心,UPS不间断电源是不可缺少的基础设备,可以保障服务器、网络设备等在电源不稳定或中断时持续工作,避免数据丢失或服务器故障等问题。

总之,UPS不间断电源在现代生活中已经得到广泛的应用,为各种电子设备提供有效的应急电源,保护设备不受电源不稳定性的干扰,确保设备的正常运转。

现行产品规格若有变更不再另行通知
