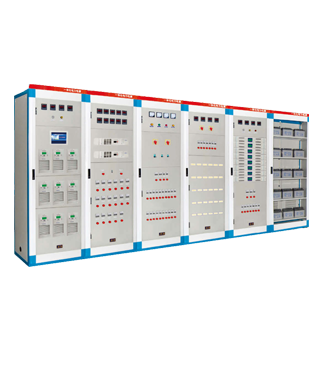

SANKE-GZDW系列交直流一体化
SANKE-GZDW系列交直流一体化
  • 编号:
  • 寿命:
  • 规格:
  • 特点:
  • 材质:
  • 应用范围:
立即咨询
13388581531

GZDW系列免维护微机控制直流屏是我公司集多年开发和设备网上运行经验设计的高可靠产品,由高频开关电源模块、电力智能监控系统等组成。本产品适用于电力、石化、冶金、铁路等需要220V/110V直流电源控制的场合,广泛适用于发电厂、水电站以及各类变电站、开闭所和用户变电站中,为断路器分合闸及二次回路中的仪器仪表、继电保护和故障照明提供直流电源。


系统特点

◎系统全模块化设计,简洁、直观,组屏方便,多台高频开关充电模块并联运行,N+1热备份;

◎超宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所;

◎充电模块可带电插拔,在线维护方便快捷;

◎充电模块智能控制,输出电压、电流平滑调节;自主均流,稳定性好,均流精度高(输出电流更大不平衡度小于3%);

◎系统设计采用IEC 国际电工委员会、UL、EN 等国际标准,可靠性与安全性有充分保障;

◎监控系统采用触摸屏或大屏幕液晶汉字显示,人机界面友善、操作直观方便;

◎可通过监控模块进行系统各部分的参数设置,界面友好操作方便;

◎开放式接口设计,具有强大的通讯功能,很方便实现与变电站RTU装置或电厂计算机监控系统DCS相连;

◎三级集散式监控系统实现对电源系统的遥测、遥控、遥信、遥调、及无人值守;

◎蓄电池自动管理及保护,实时自动监测蓄电池的端电压、充放电电流并控制蓄电池的均充和浮充转换,设有电池过/欠压和充电过流声光告警及温度自动补偿功能;


主要技术参数

名称参数
额定输出直流电压48V、110V、220V
蓄电池额定容量5-3000AH
事故后供电时间1h
常规负荷母线
额定电流(A)
5、10、15、20、25、30、35、40、45、50、60、70、80、100、160、180、
200、250、315、400、630、800、1000、1250、1600、2000
直流设备中各电路的
额定绝缘电压
直流63 V及以上(48V系统);直流200V及以上(110V系统);直流300V及以上(220V系统)
稳压精度0.5%
稳流精度0.5%典型值±0.1%
纹波系数0.05%典型值±0.01%
动力负荷
合闸时动力母线电压≥200V
外壳防护等级不低于Ip30
效率η≥90%
功率因数COSφ≥0.95;
均流不平衡度充电模块间电流不均衡度≤3%
柜体外形基本尺寸宽度尺寸B(mm):800、1000、1200;高度尺寸H(mm):2000、2200、2300;深度尺寸D(mm):600、800、1000、1200;
