一、产品概述

光伏直流故障电弧保护控制箱可有效检测出光伏电站直流侧每个组串回路的串联故障电弧,并驱动控制回路切断组串回路,从而有效的遏制直流电弧引发的光伏电站火灾,从而保护光伏电站财产安全以及人身安全。可广泛用于集中式光伏电站、分布式光伏电站、家用光伏电站直流侧MC4头直流拉弧保护。


二、功能特点

光伏直流故障电弧保护控制箱产品:

· 支持光伏组串多回路1000VDC系统;

· 模块化设计,一个模块最多可检测8 个(超过8路可增加模块)直流故障电弧通道;

· 每个通道独立故障电弧检测,有效识别通道直流故障电弧故障;

· 直流故障电弧检测准确,动作灵敏;

· 具有电源运行指示、电弧报警指示、消音指示功能;

· 直流故障电弧保护控制器具有自检功能;

· 具有声光报警功能;

· 具有手动按键消音功能;

· 具有RS485或二总线通讯功能(选配);

· 不锈钢材质,防雨壁挂型IP65等级设计,安装方便可靠;

· 预留一组干接点报警输出口(常开)。


三、技术参数

型号规格

GF-ZDH-□

工作电压

DC200V-DC1000V

额定功耗

40W

更大光伏方阵直流电压

DC 1000V

更大直流故障电弧保护路数

8路(一个控制器),可扩展

被保护光伏直流组串回路更大电流

20A

保护方式

高压直流继电器切断

报警方式

声光报警

通讯方式

RS485或二总线(选配)

对外输出

继电器干接点输出(常开)

防护等级

IP65

正常工作温度

-25℃-+55℃

海拔

≤2000m

环境湿度

≤95%(40℃±1℃,无凝露)

安装方式

壁挂式


四 、接线说明

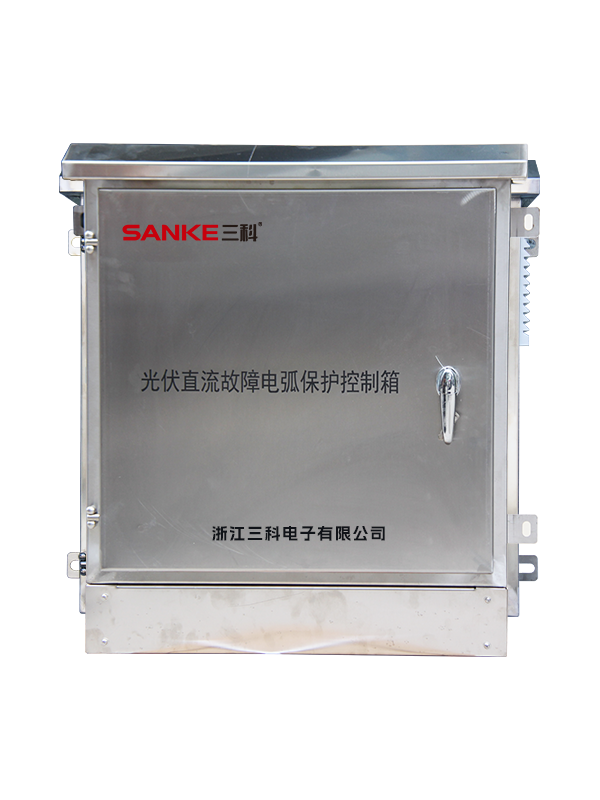

图1光伏直流故障电弧保护控制箱(8路)外观图

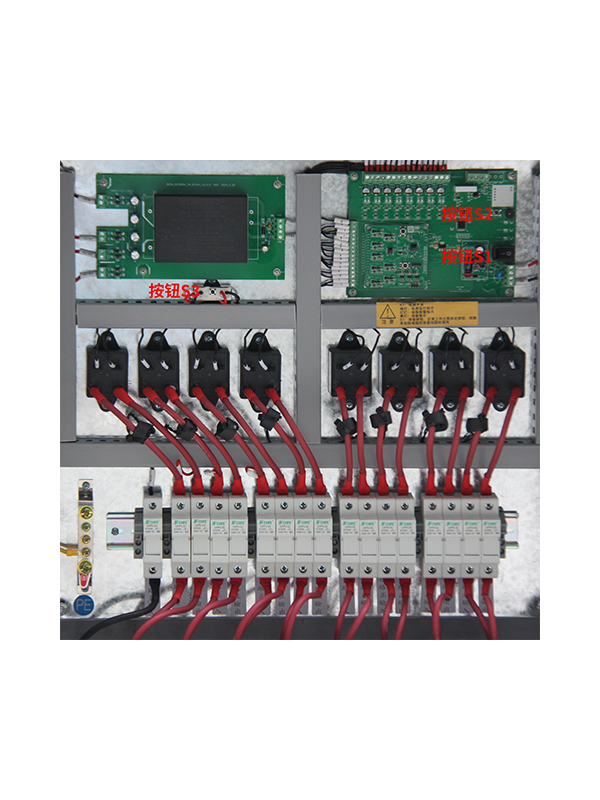

图2光伏直流故障电弧保护控制箱(8路)内部图



图3光伏直流故障电弧保护控制箱(8路) 接线图


图1是8路光伏直流故障电弧保护控制箱外观图,图2内部图,图3则是外部接线图。


1、图2内部按钮说明:

S1为开机按钮,当所有外部线接好后,打开此开关开启本产品;

S2为消音按钮,设备有声光报警时长按5S为关闭声音报警功能,在长按5S为打开声音报警功能;

S3为快速启动按钮,本产品在开机具有5~10分钟延时启动,如若客户需要马上启动则长按5S即可快速启动;


2、图3为外部接线说明:

PV1-1为路组串负极输入;

PV1+1~PV8+1分别为路组串至第八路组串正极输入;

PV1+2~PV8+2分别为路组串至第八路组串正极输出;

PE为地线接入


3、特别注意说明:

为了方便无人值守,对偶发直流故障电弧本产品具有自恢复功能,可连续1-5次检测到直流故障电弧时切断组串回路,间隔5分钟后自动恢复光伏组串回路;连续第5次检测到直流故障电弧时,立即切断光伏组串回路并锁死,可通过人工现场复位或第二天太阳升起设备重新启动自动复位。


4、应用场所:各种已经安装了光伏并离网发电系统没有使用直流故障电弧保护的控制箱,均可改造使用,从而有效预防直流故障电弧引起的光伏电站电气火灾的发生。

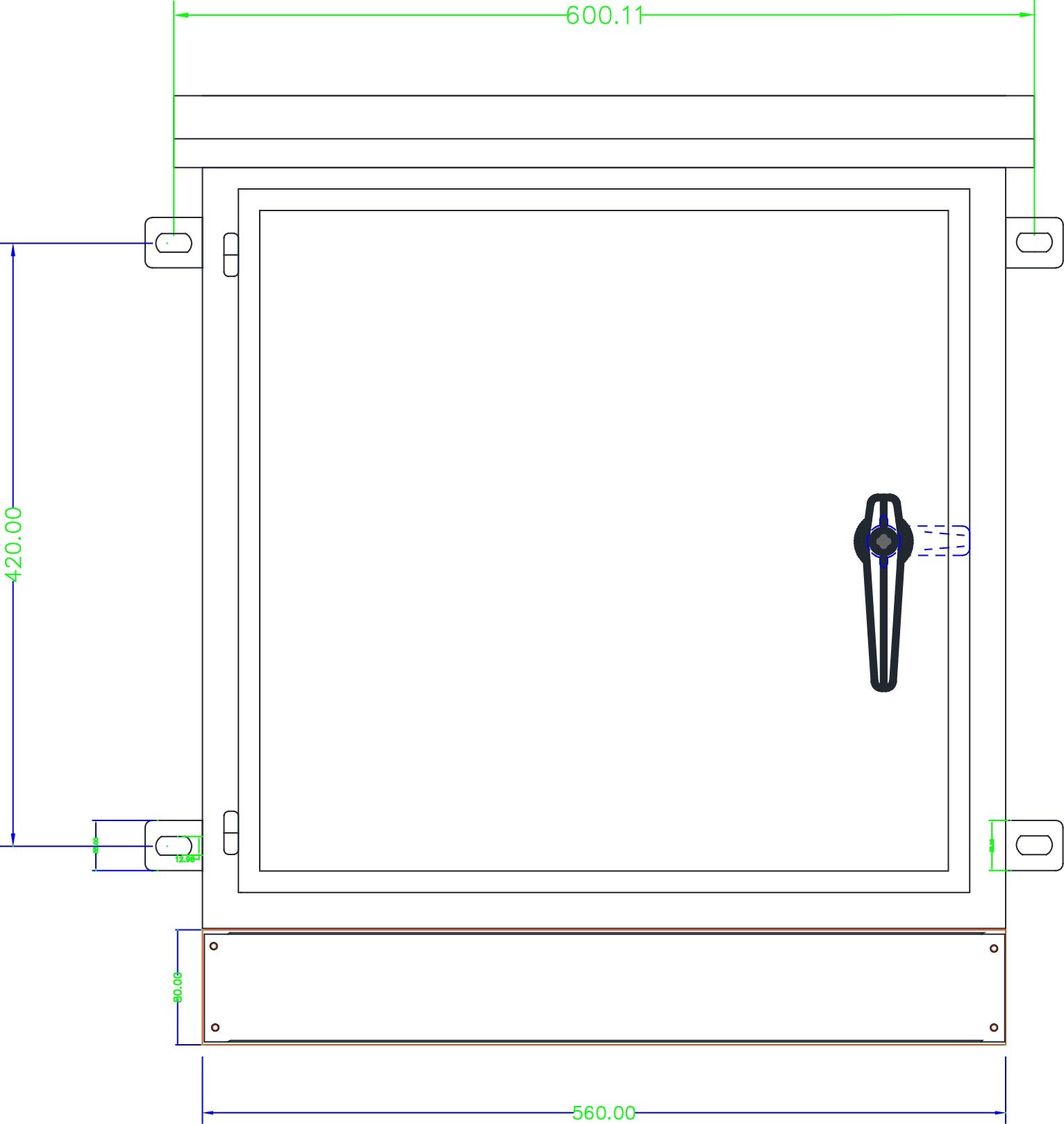

五、外形尺寸


此产品的尺寸为8路光伏直流故障电弧保护控制箱的参考外形尺寸,因为此产品为定制产品,具体尺寸请于供货商沟通确认为准。


六、现场安装示意

现场安装主要有以下两种:


图1、有直流汇流箱的光伏直流故障电弧保护控制箱安装示意图

如上图所示,在直流汇流箱前端增加光伏直流故障电弧保护控制箱,这里要注意光伏组串回路有几路,光伏直流故障电弧保护控制箱就做几路控制,一般情况下每路组串电流不大于15A,每路组串直流电压200V~1000V。客户需提供:

1) 提供准确的组串回路路数。

2) 提供每路组串更大电流。

3) 提供组串更大直流电压。



图2、没有直流汇流箱的光伏直流故障电弧保护控制箱安装示意图

没有汇流箱时,我们只需要在逆变器旁边增加光伏直流故障电弧保护控制箱,这里的要求和图1是一样的,同样需要客户提供上述三组数据。


七、注意事项

光伏电站直流测系统电压高达七八百伏甚至更高,属于高电压系统非常危险,接入本产品前请注意:

1、本产品接入组串线路前请先将逆变器关机,关机后等待10分钟以上带逆变器彻底停机后在接本产品;

2、本产品是不锈钢壁挂式,要可好固定不准晃动,更要可靠接地;

3、接线时一定要带好高压绝缘手套,防止人身伤害;

4、接线是一定要把MC4头插紧,避免松动接触不良;

5、接线确认无误后,先打开逆变器直流隔离开关,随后打开本产品开关;

6、有其他问题请于供货商联系沟通;
